充电桩设计|新能源充电桩设计

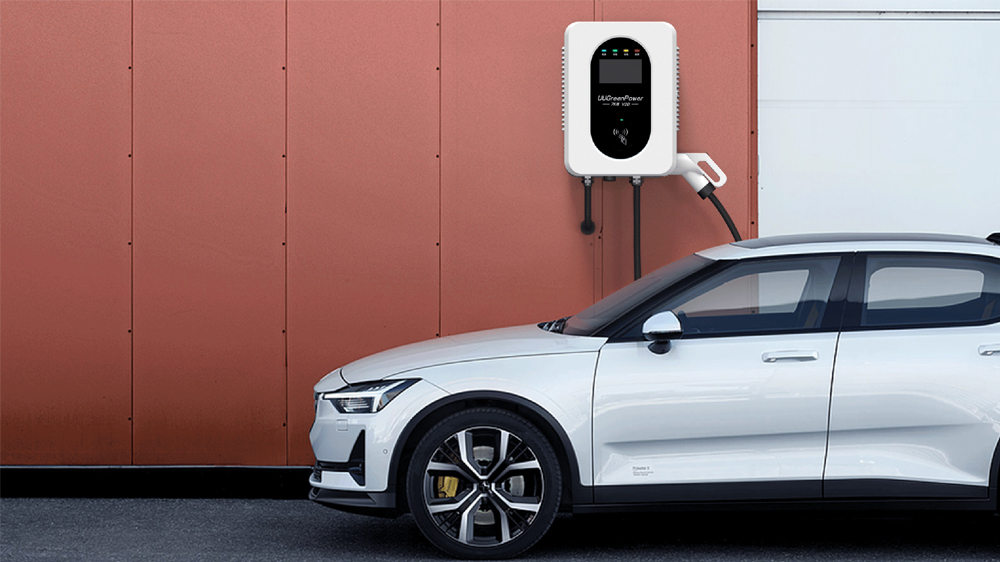

充电桩设计-充电桩是一种为电动汽车（包括纯电动汽车和插电式混合动力汽车等）提供充电服务的设备。它通常固定安装在地面或墙壁上，并具备相应的充电接口和电气保护功能，通过接入电网为电动汽车提供电能补给。充电桩可以根据不同的分类标准进行分类，如按照充电方式可分为直流充电桩和交流充电桩；按照服务对象可分为公共充电桩、专用充电桩和自用充电桩等。此外，充电桩还可以根据充电功率、充电接口数量、是否具备智能支付功能等进行进一步细分。

文章内目录：

一、充电桩设计说明

二、充电桩设计方案

三、充电桩设计要求

四、充电桩外观设计多少钱？

五、汽车充电桩设计规范

六、充电桩设计国家最新要求

一、充电桩设计说明

充电桩设计是电动汽车充电基础设施建设的关键环节，它涉及到电力电子技术、自动控制技术、通信技术以及机械设计等多个专业领域。本文旨在详细阐述充电桩设计的各个方面，以确保充电桩的安全性、可靠性、经济性和易用性。

1.基本构成

充电桩主要由以下几个部分组成：

电源模块：负责将交流电转换为直流电，为充电模块提供稳定、可靠的电源。

充电模块：根据电动汽车的需求，将直流电以适当的电压和电流输出到电动汽车的电池中。

控制模块：负责监控整个充电过程，包括电压、电流的检测与调节，充电状态的判断，以及异常情况的处理等。

通信模块：实现充电桩与电动汽车、充电桩与运营管理系统之间的信息交互，包括充电需求的接收、充电状态的上传以及计费数据的传输等。

机械结构：确保充电桩的稳固性和防护等级，同时考虑到散热、防水、防尘等环境因素。

人机交互界面：包括显示屏、指示灯、按键等，方便用户查看充电状态、进行操作和获取相关信息。

2.设计原则

在充电桩设计中，应遵循以下原则：

安全性原则：充电桩设计应确保充电过程的安全，采取多重保护措施，防止过流、过充、短路、触电等安全事故的发生。

可靠性原则：充电桩应具备较高的稳定性和可靠性，能在恶劣环境条件下正常工作，减少故障发生的概率。

经济性原则：在设计过程中应充分考虑成本因素，通过合理选用材料、优化设计方案等方式降低制造成本和运行维护成本。

易用性原则：充电桩的人机交互界面应简洁明了，操作便捷，方便用户使用。

3.关键技术

充电桩设计涉及以下关键技术：

电源转换技术：实现高效、稳定的电源转换，确保充电桩的输出电能质量满足电动汽车的充电需求。

充电控制技术：采用先进的充电控制算法，实现快速、安全的充电过程，同时保护电动汽车电池的健康状态。

通信技术：利用有线或无线通信技术，实现充电桩与电动汽车、运营管理系统之间的实时信息交互，提高充电服务的智能化水平。

散热与防护技术：针对充电桩的工作环境，采取有效的散热措施和防护手段，确保充电桩的稳定运行和使用寿命。

二、充电桩设计方案

1.项目背景和目标

随着新能源汽车的快速发展，充电设施的需求日益凸显。为满足市场及政策要求，本项目旨在设计一款高效、安全、便捷的充电桩，以支持新能源汽车的推广和应用，缓解“里程焦虑”，并推动绿色出行方式的普及。

2.项目内容

本设计方案将涵盖充电桩的外观设计、内部结构、电气系统、软件控制、安全防护等多个方面。不包含充电桩的选址布局、电网接入等外部因素。

3.目标受众

本充电桩设计方案主要面向新能源汽车车主、充电设施运营商、城市规划者及环保倡导者等多类受众。

4.项目步骤

市场调研：收集新能源汽车充电需求、现有充电桩使用反馈等信息。

需求分析：整理调研数据，明确用户需求和设计目标。

方案设计：结合需求分析，进行外观设计、电气布局、软件编程等工作。

样品制作：根据设计方案，制作充电桩样品。

测试验证：对样品进行全方位的测试，包括电气性能、安全性能、易用性等。

优化改进：根据测试结果，对设计方案进行优化和改进。

成果展示：完成最终设计，并准备相关文档和展示材料。

5.技术方案

外观设计：采用现代简约风格，结合人体工程学原理，确保操作便捷。

内部结构：模块化设计，便于维护和升级。

电气系统：采用高效充电模块，支持多种充电协议，兼容不同品牌的新能源汽车。

软件控制：智能充电管理系统，支持远程监控、故障诊断、预约充电等功能。

安全防护：多重安全保护措施，包括过流保护、过压保护、防雷保护等。

6.项目安排

项目预计耗时XX个月，由项目经理负责统筹，下设外观设计组、电气设计组、软件开发组、测试验证组等。关键里程碑包括需求确认、方案设计完成、样品制作完成、测试验证结束等。资源需求包括设计人员、测试设备、制作材料等，项目预算为人民币XX万元。

7.预期成果

预计项目完成后，将推出一款性能优越、安全可靠、用户友好的充电桩产品。预计首年销售量可达XX台，销售收入达XX万元，利润率达XX%。

8.风险评估

可能的风险包括技术难题、市场变化、竞争加剧等。应对策略包括加强技术研发、持续关注市场动态、提升产品竞争力等。

9.评估方法

项目成功的衡量指标包括产品性能达标率、市场占有率、用户满意度等。将通过定期的市场调研和用户反馈收集数据，对项目成果进行评估。

10.沟通和推广计划

项目进展将定期向公司内部及合作伙伴汇报。产品推广将通过线上线下相结合的方式进行，包括参加行业展会、发布广告、开展促销活动等。

三、充电桩设计要求

随着电动汽车的普及，充电桩作为电动汽车的重要配套设施，其设计合理性、使用便捷性和安全性日益受到关注。本文将详细阐述充电桩设计的各项要求，以确保充电桩能够满足市场需求，为用户提供高效、可靠的充电服务。

1.功能性要求

兼容性：充电桩应能够兼容不同品牌、型号的电动汽车，支持多种充电接口标准，如国标、欧标、美标等，以满足不同用户的需求。

充电速度：充电桩应具备快速充电能力，以缩短用户的充电等待时间。同时，也应提供慢充选项，以满足用户长时间停车充电的需求。

充电模式：充电桩应支持多种充电模式，如定时充电、定量充电、智能充电等，以满足用户多样化的充电需求。

结算方式：充电桩应支持多种支付方式，如刷卡、扫码支付、手机APP支付等，方便用户进行费用结算。

2.安全性要求

电气安全：充电桩的电气设计应符合相关标准，确保在充电过程中不会发生电击、短路等安全事故。

机械安全：充电桩的外壳和结构设计应坚固耐用，防止用户在使用过程中发生意外伤害。

过热保护：充电桩应具备过热保护功能，当充电设备温度过高时，能够自动切断电源，防止火灾事故的发生。

防雷防水：充电桩应具备防雷和防水功能，以应对恶劣天气条件，确保充电设施的稳定运行。

3.易用性要求

人机界面：充电桩应配备简洁明了的操作界面，方便用户查看充电状态、设置充电参数和进行故障排查。

语音提示：充电桩可提供语音提示功能，以辅助用户完成充电操作，特别是在夜间或视线不佳的情况下。

指示灯：充电桩应设置明显的指示灯，以显示充电状态、故障信息等，便于用户及时了解充电情况。

移动便捷性：对于便携式充电桩，应设计合理的提手和轮子，方便用户移动和携带。

4.智能化要求

互联网连接：充电桩应具备互联网连接功能，实现远程监控、故障诊断和软件升级等操作。

数据统计与分析：充电桩应能够收集并上传充电数据，为运营商提供用户充电行为分析、设备利用率统计等有价值的信息。

智能充电策略：充电桩可根据电网负荷、电价波动等因素，自动调整充电策略，以实现经济效益和电网负荷的平衡。

与其他能源系统的互动：充电桩可与太阳能、风能等可再生能源系统相连，实现绿色能源的充分利用和互补。

四、汽车充电桩设计规范

随着电动汽车的普及，汽车充电桩的需求也日益增长。为了确保充电桩的安全、可靠、易用以及符合环保和节能要求，本规范详细阐述了汽车充电桩的设计要求。

1.选址原则

充电桩的选址应遵循以下原则：

宜选取停车场中集中停车区域设置电动汽车停车位；

地面停车场电动汽车停车位宜设置在出入便利的区域，不宜设置在靠近主要出入口和公共活动场所附近，不宜设置在主要交通流线附近；

地下停车场电动汽车停车位应首选设置在地面，宜在靠近地面层区域的地下一层或地下二层，不应布置在地下三层及地下三层以下；

选址不应靠近有潜在火灾或爆炸危险的地方。

2.设备要求

充电桩应具备准确的判断输入数据的功能，并能用显示器将车主的意图表达出来；

充电桩在投入相对应的人民币时，电源的输出应符合要求；

充电桩应具有过载、漏电、短路等安全保护措施，确保用户用电安全；

充电桩的外壳保护等级应满足安装环境的要求，室内外壳防护等级应达到IP32，室外外壳防护等级应达到IP54；

充电桩的接口设计应符合国家标准，方便各类型的车辆接入充电。

3.外观设计

充电桩的设计应简洁明了，直线与折线的结合，几何形体的穿插，各部分之间比例的完美设计，展现产品的专业设计水平；

充电桩应具有防风、防雨、防雷击等功能，确保在恶劣天气条件下的正常工作；

充电桩标识应清晰明确，包括入口指示标识、停车充电标识等，方便用户辨识。

4.安装要求

充电桩的安装应符合相关标准和规定，确保使用安全；

充电设施的供电线路和配电系统应合理设计，能够满足充电需求；

充电设施的安装位置应符合防火、防水等安全要求，避免发生意外事故；

充电站应提供24小时的充电服务，满足用户随时充电的需求。

五、充电桩外观设计多少钱？

充电桩外观设计多少钱？这是一个涉及多方面因素的问题。首先，设计费用会因设计公司的规模、专业水平、经验丰富程度以及客户需求的复杂程度而有所不同。一流的设计公司，如大业、洛可可、浪尖等，他们拥有优秀的设计师团队和丰富的项目经验，因此设计费用可能会相对较高。而一些小型工作室或个人设计师，虽然价格可能较为亲民，但可能在设计的质量和后期落地执行上存在不足。

其次，充电桩外观设计的费用还会受到设计内容、设计周期、设计版权等因素的影响。如果客户对设计的要求非常高，需要投入更多的设计师资源和时间来满足需求，那么费用自然会相应提升。同时，一些设计公司还会根据是否购买设计版权来调整价格，如果客户需要购买独家版权，那么费用也会相应增加。

具体来说，充电桩外观设计的价格区间可能从几千元到几万元不等。例如，有些设计公司会根据充电桩的款式数量来定价，如888元/款起，或者提供优惠的套餐价格，如1.5万元包含5款设计。当然，这些都是一些参考价格，实际价格还需要根据具体需求和项目情况来确定。

在选择充电桩外观设计公司时，建议客户不仅要考虑价格因素，更要关注设计公司的专业能力和项目经验。一个优秀的设计公司不仅能够提供美观大方的设计方案，还能够确保方案的可行性和后期执行的顺畅性。同时，客户也要明确自己的需求和预算，以便与设计公司进行更有效的沟通和合作。

六、充电桩设计国家最新要求

随着新能源汽车的快速发展，充电桩作为支撑其运行的重要基础设施，其设计、生产和使用等方面的要求也日益严格。近日，国家发布了一系列关于充电桩的最新标准和要求，旨在确保其安全可靠、用户友好和环境友好。本文将对这些最新要求进行详细解读。

1.总体要求

充电桩的设计应遵循国家标准和行业标准，确保其安全性、可靠性和易用性。同时，应考虑到用户体验和环境因素，如防水、防尘、防腐蚀等。此外，充电桩还应具备远程监控功能，以便实时监测设备运行状态并进行及时维护。

2.技术参数和标准规格

国家最新标准对充电桩的技术参数和标准规格进行了明确规定。例如，输入、输出电压、输出电流和充电功率等指标都有严格的标准范围。这些规定旨在确保充电桩的充电效率、稳定性和安全性，同时满足不同车型和充电场景的需求。

3.材料和防护要求

充电桩应采用防护性能好、耐用的材料，并符合环保要求。在设计和生产过程中，应充分考虑防水、防尘、防腐蚀、防震动和防雷击等基本功能。这些措施有助于提高充电桩的适应性和可靠性，延长其使用寿命。

4.安全保护功能

充电桩应具备多重安全保护功能，包括超温保护、电流过载保护、漏电保护、防雷击保护和防火保护等。这些功能可以确保在异常情况发生时及时切断电源，防止设备损坏和人员伤亡。此外，充电桩还应能自动监测设备工作状态并实时报警，以便及时发现并处理潜在的安全隐患。

5.智能化和远程监控

随着物联网技术的不断发展，智能化和远程监控已成为充电桩设计的必然趋势。充电桩应具备远程监控功能，能够实时监测设备运行状态、充电事务和设备维护等信息。这将有助于提高充电桩的管理效率和用户体验，同时降低运营成本。

6.建设要求和使用规范

除了上述关于充电桩本身的设计要求外，国家还对充电桩的建设和使用提出了规范要求。例如，充电桩应建设在适宜的位置，考虑到安装环境和条件；车主在使用充电桩时应遵守相关规定，以确保其可靠性和安全性。这些规范旨在促进充电桩的合理布局和规范使用，为新能源汽车的发展提供有力保障。

充电桩设计是新能源汽车发展的重要支撑，其合理性与先进性直接关系到充电设施的使用效率及用户体验。随着新能源汽车市场的不断扩大，充电桩设计正逐步向智能化、便捷化和人性化迈进。未来，我们需持续优化设计理念，提升产品性能，确保充电过程的安全与高效。同时，应充分考虑用户需求，打造便捷、舒适的充电环境，以推动新能源汽车产业的蓬勃发展，助力绿色出行，共创美好未来。
