电动汽车充电站设计规范

随着新能源汽车产业的快速发展，电动汽车充电基础设施的建设成为推动能源转型的关键环节。我国已发布《电动汽车充电站设计规范》（GB 50966-2014）等国家标准，从选址布局、设备配置、供电系统到安全防护形成完整的技术体系。下面是小编结合最新行业标准与典型案例，系统解析充电站设计的核心规范要求及实施路径。

一、站址选择与功能布局规范

1.1 选址原则

交通协同性：优先选择城市干道交叉口50米外区域，确保双向进出通道，地面车位占比不低于80%。例如，北京某示范站采用"主路+辅路"双通道设计，高峰时段车辆周转效率提升40%。

环境适应性：避开多尘、腐蚀性气体场所，当无法远离时，设备区应位于污染源上风向。深圳某充电站通过CFD模拟确定设备布局，使腐蚀性气体浓度降低至国标要求的1/3。

配套兼容性：与10kV配电网规划深度融合，供电半径不宜超过3公里。上海临港片区充电站集群通过10kV双环网供电，实现N-1可靠性标准。

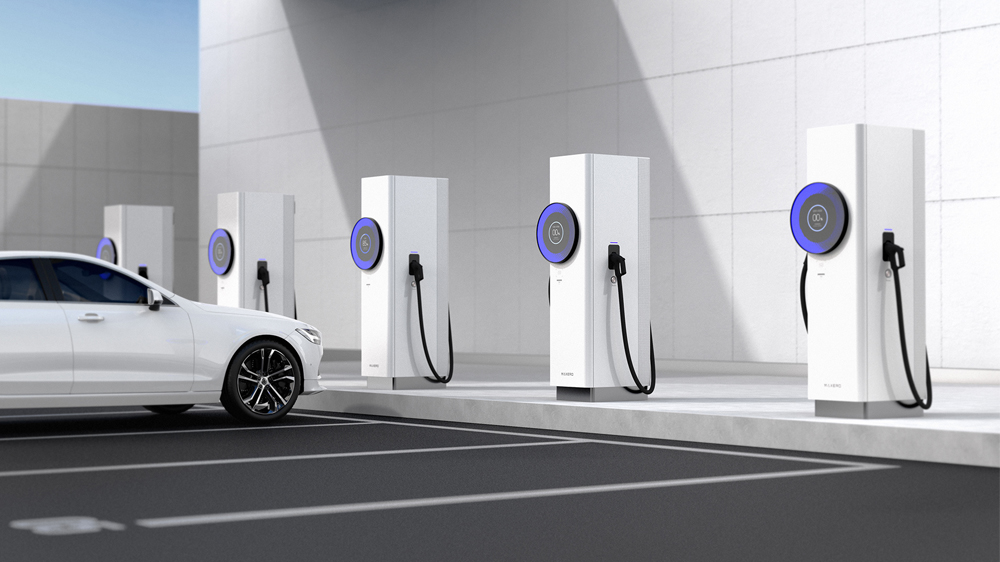

1.2 总平面布置

功能分区：采用"充电区+配电室+监控中心+临时停车"四区分离布局，充电设备距建筑物安全距离不小于5米。广州某物流充电站通过立体车库设计，在3000㎡场地内设置80个充电位，土地利用率提升3倍。

动线设计：双列充电位行车道宽度≥6米，转弯半径≥9米，坡度≤6%。杭州某景区充电站采用单向循环车道设计，拥堵率下降65%。

二、充电系统配置标准

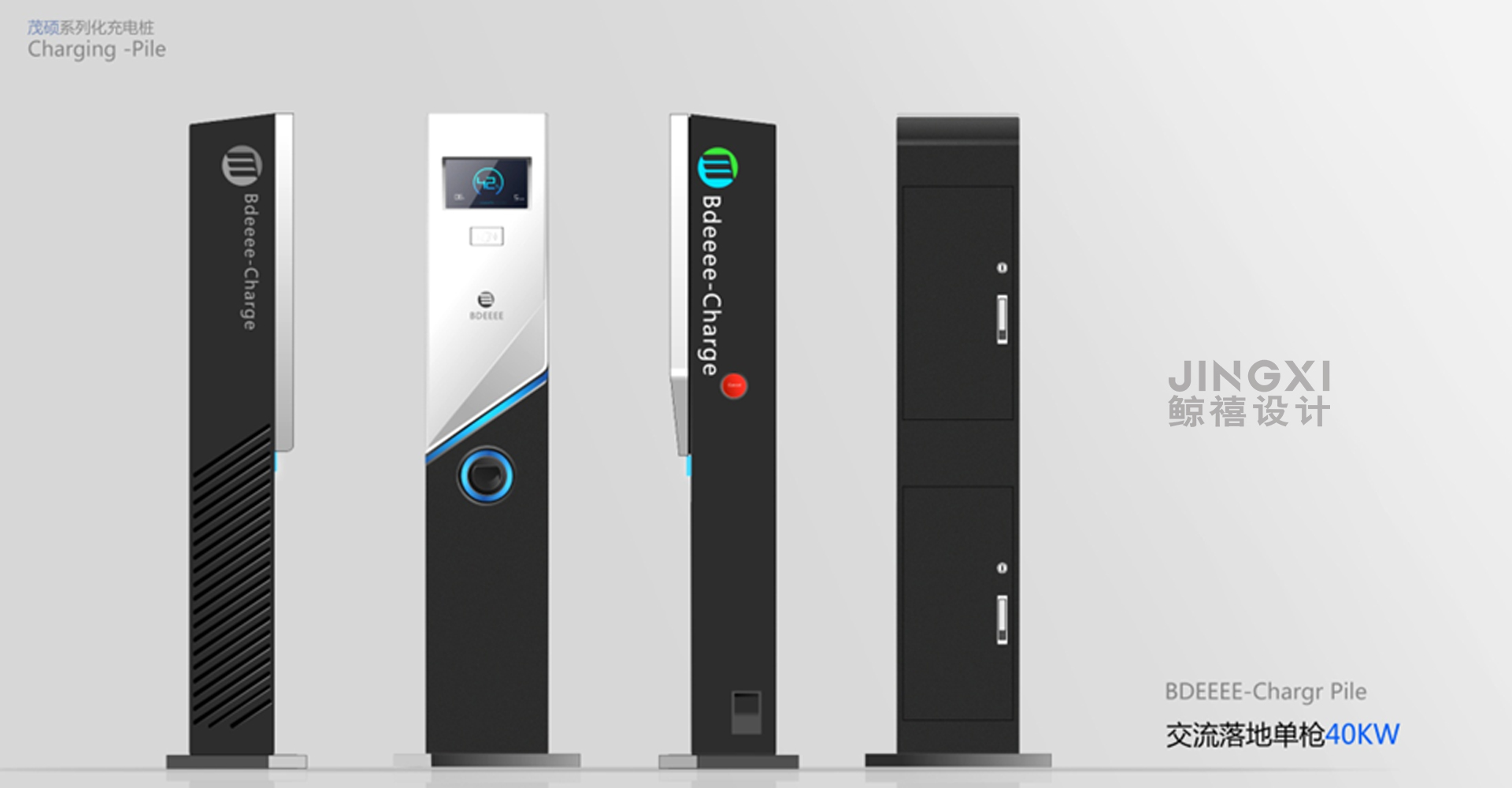

2.1 设备选型规范

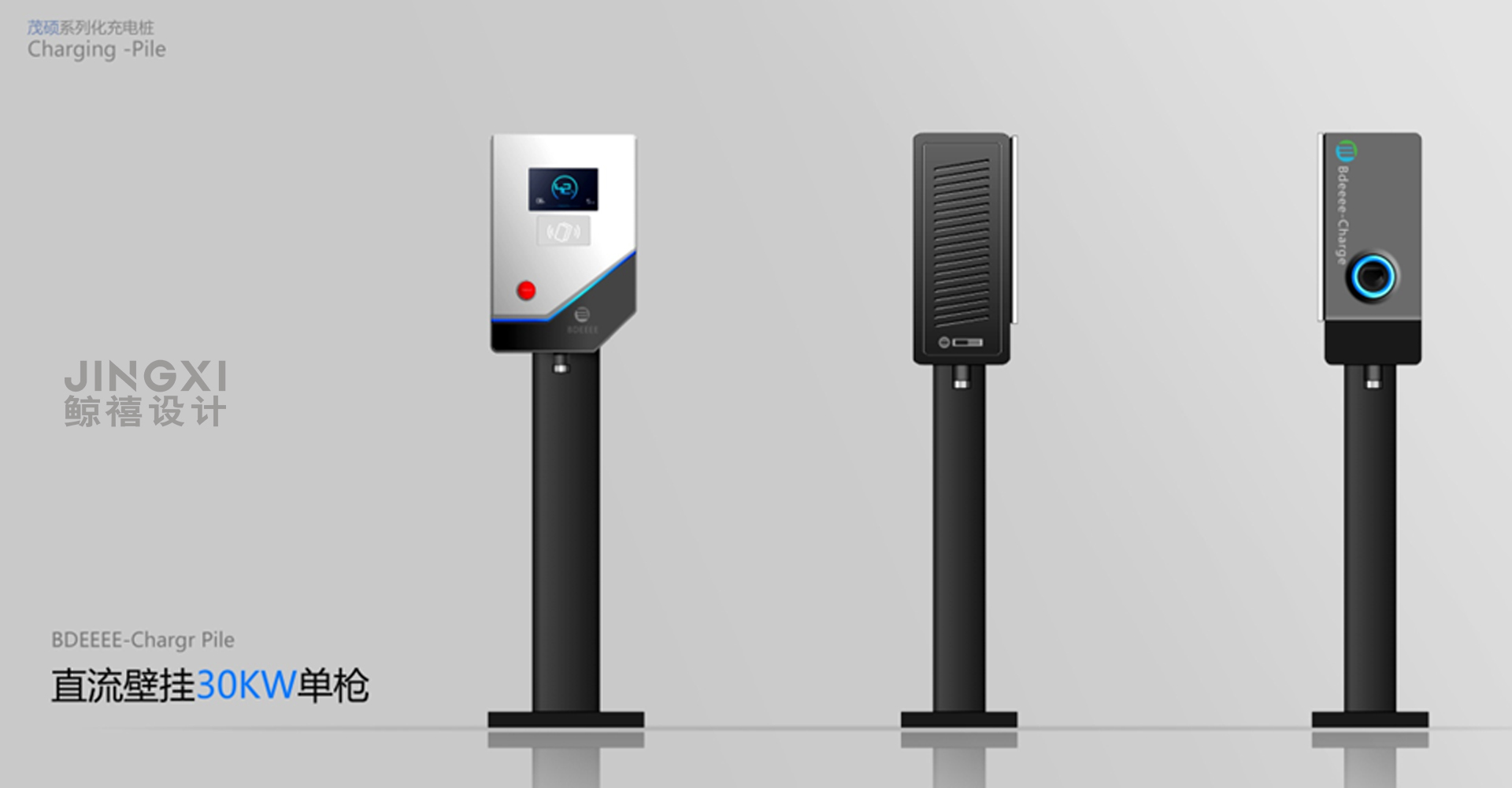

功率匹配：住宅区配置7kW交流桩，公共区域采用60kW直流桩，快充桩占比不低于30%。特斯拉V3超充桩峰值功率达250kW，实现"充电5分钟续航120公里"。

接口标准：严格执行GB/T 20234国标，充电枪线长≥5米，防护等级IP54。蔚来汽车研发的液冷充电枪，在50℃环境下持续工作寿命超10000次。

防护要求：设备外壳采用304不锈钢+环氧树脂涂层，通过盐雾试验480小时。比亚迪在沿海地区部署的充电桩，腐蚀速率控制在0.01mm/年以内。

2.2 供电系统设计

主接线方式：10kV侧采用双回路分段接线，配置有源滤波装置（APF）抑制谐波。国家电网典型设计显示，12脉波整流方案可使THD降至5%以下。

变压器选型：干式变压器（SCB13型）优先选用，单台容量≤1600kVA。深圳某充电站采用非晶合金变压器，空载损耗降低75%。

无功补偿：RC/RCR动态补偿装置实现功率因数≥0.95，补偿响应时间≤20ms。

三、安全防护体系构建

3.1 消防系统

防火分隔：充电区与配电室采用防火墙+甲级防火门分隔，灭火器配置密度0.5具/100㎡。广州某充电站增设高压细水雾系统，灭火效率提升80%。

疏散设计：安全出口数量≥2个，疏散通道宽度≥1.4米，应急照明持续时间≥90分钟。

3.2 电气安全

接地系统：采用TN-S制式，设备接地电阻≤4Ω，等电位联结带截面≥50mm²。

监控系统：设置安防监控+充电监控双系统，视频存储≥36个月，数据采集周期≤1秒。

3.3 操作安全

防护用品：配置绝缘手套（10kV级）、护目镜等七件套，定期检验周期6个月。

应急处置：设置急停按钮间距≤30米，操作人员需持低压电工证上岗。

四、特殊场景技术方案

4.1 极端环境适应

高寒地区：充电模块内置加热膜，工作温度下限-40℃。

湿热地区：设备舱采用正压防爆设计，相对湿度耐受95%RH。

4.2 创新应用模式

光储充一体化：配置光伏车棚+储能系统，实现需量管理。

V2G技术：双向充放电桩支持电网调峰，参与需求响应收益提升20%。

五、验收与运维规范

5.1 验收标准

设备检测：执行NB/T 33008.1试验规范，绝缘电阻≥10MΩ，介电强度试验电压2.5kV。

性能考核：快充桩功率因数≥0.99，效率≥95%，噪声≤65dB。

5.2 运维管理

智能巡检：部署红外热成像+局放检测机器人，检测频次≥2次/周。

寿命管理：建立充电模块健康档案，当电容容值衰减至80%时强制更换。

电动汽车充电站设计规范已形成涵盖12大类、87项指标的技术体系。通过BIM技术实现三维协同设计，结合数字孪生平台进行全生命周期管理，可使建设成本降低15%，运营效率提升30%。未来随着800V高压平台和固态电池技术的突破，充电站设计将向"超充+储能+智能微网"方向演进，为交通能源转型提供更强支撑。
