机箱机柜设计的标准和要求

一、前言介绍

在信息化时代，计算机技术已经深入到社会的各个角落，成为推动社会进步的重要力量。而机箱机柜作为计算机硬件系统的重要载体，其设计的合理性和规范性直接关系到计算机系统的稳定运行和数据安全。本文旨在深入探讨机箱机柜设计的标准和要求，以期为相关领域的设计、生产和应用提供参考。

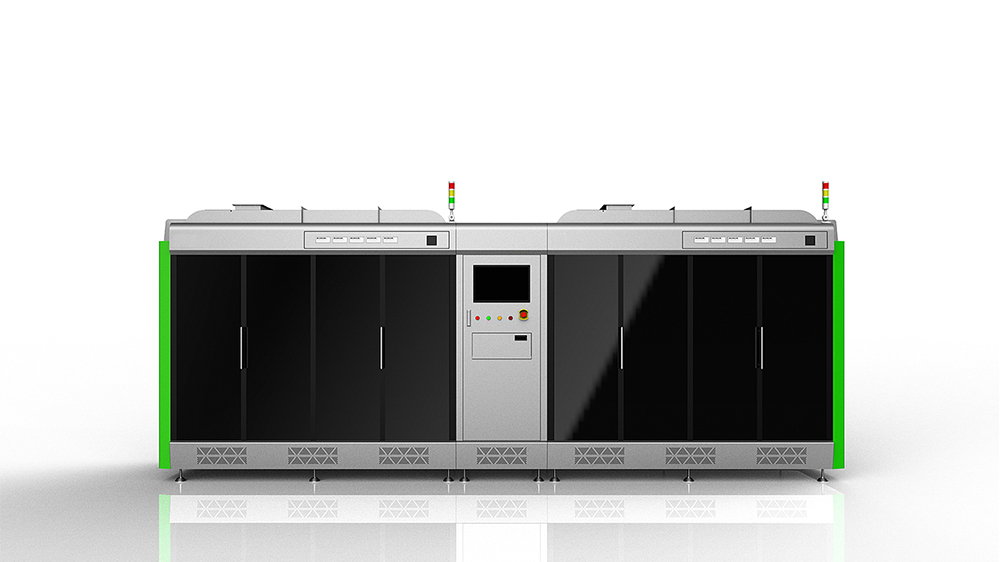

机箱机柜设计案例：图一

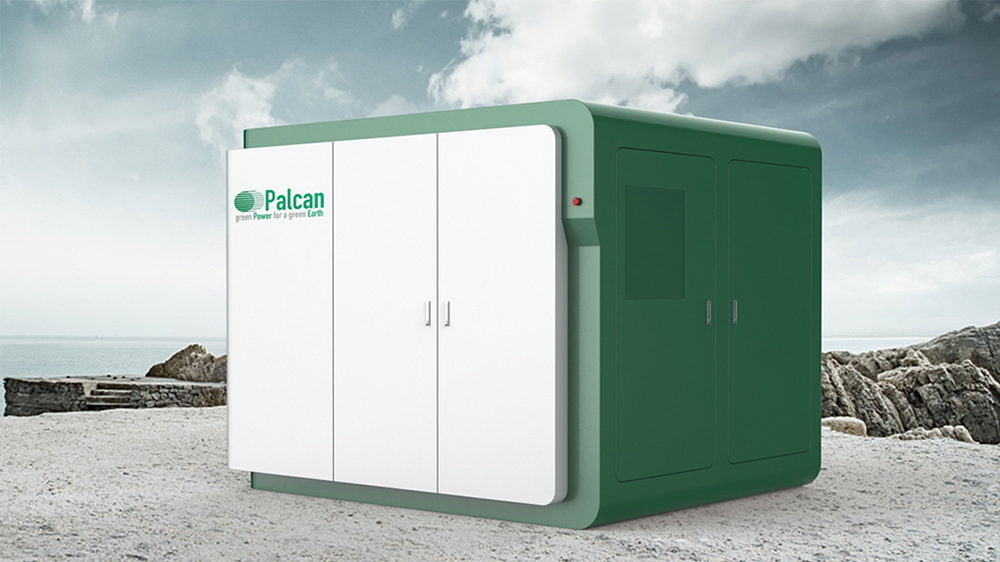

机箱机柜设计案例：图二

机箱机柜设计案例：图三

二、机箱机柜设计概述

机箱机柜，作为保护计算机硬件设备和提供稳定运行环境的重要设备，其设计需要考虑多方面的因素。首先，机箱机柜必须满足计算机硬件设备的安装和运行需求，包括尺寸、结构、散热等方面的要求。其次，机箱机柜还需要考虑环境适应性，如防尘、防水、防火等。最后，机箱机柜的设计还需要考虑易用性和美观性，方便用户操作和维护，同时提升产品的整体形象。

三、机箱机柜设计标准

1.尺寸标准

机箱机柜的尺寸标准通常根据国际电子工程师协会（IEC）和电信工业协会（TIA）制定的标准来确定。其中，高度通常以“U”为单位来衡量，一个U等于44.45mm（1.75英寸）。数据中心最常用的标准机柜高度通常为42U或45U，以适应不同设备的安装需求。宽度方面，大多数IT设备的标准宽度为19英寸（482.6mm），但也有一些特殊设备需要更宽的机柜。深度则根据设备的尺寸和散热要求来选择，通常范围在600mm到1200mm之间。

2.结构标准

机箱机柜的结构应坚固耐用，能够承受设备的重量和运行时的震动和振动。同时，结构应具有适当的通风和散热设计，以保证设备的正常运行。机柜的各部分结构设计应定位准确，结构紧凑，方便拆装和更换。此外，机柜的开口、门、锁等部件也应符合相应的标准，以确保安全可靠。

3.安全标准

机箱机柜的设计应符合相关的安全标准，如防火、防水、防尘、防雷击等。这些标准可以确保设备和人员的安全，减少潜在的风险。防火方面，机箱机柜应采用阻燃材料，并设置防火隔离带等措施；防水方面，机柜的底部应有防水设计，避免水浸入机柜内部；防尘方面，机柜应具有良好的密封性能，防止灰尘进入设备内部；防雷击方面，机柜应具有防雷击功能，以保护设备和人员免受雷电侵害。

4.布线标准

机箱机柜内部的布线应符合相应的标准规范，以确保设备的通讯和电力传输的稳定性和可靠性。线缆的规格、颜色、标识等应符合相关标准，方便用户进行识别和管理。同时，布线应合理布局，避免线缆混乱和相互干扰。

四、机箱机柜设计要求

1.外观设计

机箱机柜的外观设计应符合行业标准和用户需求。整体设计应简洁大方，符合现代审美趋势。同时，应考虑到设备的安装空间和操作便捷性，以便在不同环境下都能方便地安装和使用。接口布局应合理、清晰，方便设备连接和维护。

2.材料选择

机箱机柜的材料应具有良好的导电性、耐腐蚀性和易加工性。常用的材料包括冷板精密冲压、热镀锌等高强度、高保护性能的优质金属材料。这些材料能够确保设备的安全运行和长久使用。同时，材料表面应涂有绝缘涂料，以提高抗静电性能。

3.色彩搭配

机箱机柜的色彩搭配应以黑白灰为主色调，这三种颜色具有简约、稳重、经典的特点。同时，可适当加入红黄蓝等鲜艳的颜色作为点缀，以增加视觉冲击力和活力。但应注意颜色搭配的协调性和比例关系，避免过于花哨或突兀的设计。

4.灯具设计

灯具应安装在机箱机柜的前方或后方，以充分利用自然光或人工光照明，提高整体视觉效果。灯具应具有合适的亮度和与整体设计风格相协调的颜色。同时，应考虑到灯具的散热性能和安全性问题，避免产生安全隐患。

5.标识标准

机箱机柜内应标注设备的名称、型号、功能、生产厂家、生产日期等信息。这些信息可以方便管理和维护人员快速识别设备，提高工作效率。同时，标识应清晰易读，并符合相关标准规范。

五、机箱机柜设计的未来趋势

随着计算机技术的不断发展，机箱机柜设计也在不断创新和改进。未来，机箱机柜设计将更加注重环保、节能和智能化。环保方面，将采用更加环保的材料和生产工艺，减少对环境的影响；节能方面，将优化散热设计和能源管理系统，降低能耗；智能化方面，将引入物联网和大数据技术，实现远程监控和智能管理等功能。

经过小编以上的详细介绍，机箱机柜设计的标准和要求是确保计算机系统稳定运行和数据安全的重要保障。设计师在设计过程中应充分考虑设备的运行环境、使用需求、安全性等因素，并遵循相应的标准和要求。只有这样，才能设计出既符合用户需求又满足行业标准的机箱机柜产品。同时，随着技术的不断进步和市场的不断变化，机箱机柜设计也需要不断创新和改进，以适应未来发展的需要。
