户外储能机柜设计规范

作者:鲸禧工业设计 时间:2024-12-21

随着可再生能源的广泛应用和智能电网的发展,户外储能机柜作为储能系统的核心组成部分,其设计规范和安全性越来越受到重视。下面小编带领大家一起来探讨户外储能机柜设计规范,包括尺寸和容量、电池系统、电气性能、安全标准、环境适应性、通信与控制等多个方面,以期为储能机柜的设计、制造和应用提供参考。

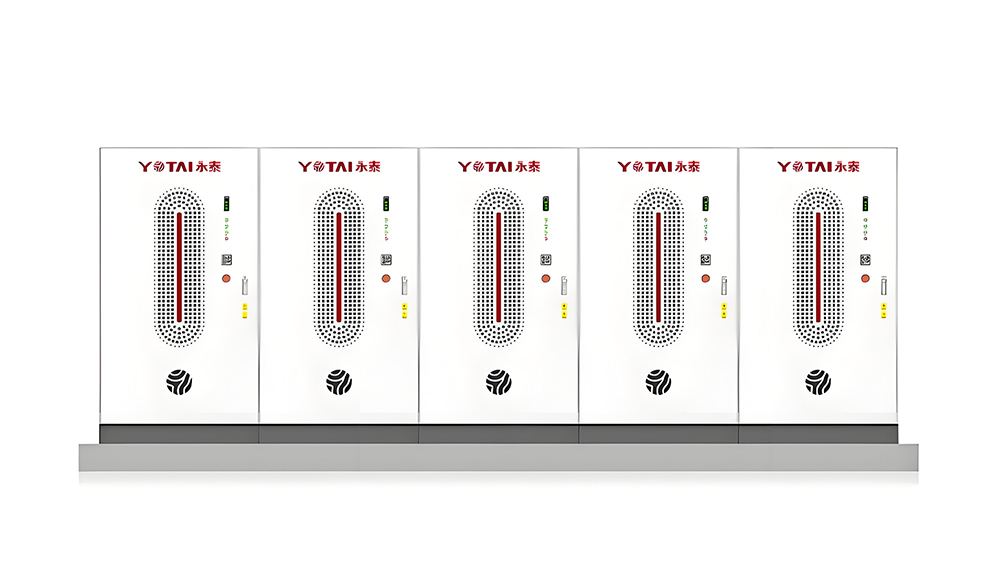

户外储能机柜设计

一、尺寸和容量设计

储能机柜的尺寸和容量设计需根据实际应用场景和电芯尺寸进行定制化设计,以实现最大的空间利用和能量密度。机柜的尺寸通常包括宽度、深度和高度,这些尺寸需根据电池包、高压箱、电气设备等的实际尺寸进行确定。容量设计则需根据储能系统的总体需求进行规划,确保机柜能够容纳足够的电池和电气设备,以满足储能需求。

二、电池系统选择

电池系统是储能机柜的核心部分,其性能直接影响到储能效率和安全性。目前,户外储能机柜多采用磷酸铁锂电池(LFP),因其具有稳定的化学性质和较高的循环寿命。在选择电池系统时,需考虑电池的能量密度、循环寿命、安全性能、温度适应性等因素,确保电池能够在各种环境下稳定运行。

三、电气性能设计

储能机柜的电气性能设计需满足能量转换效率、系统稳定性以及电气安全等标准。这包括选择合适的电气设备、优化电路设计、配置过欠压保护、热保护、过流保护等电气安全保护措施。同时,还需考虑电气设备的散热性能,确保其在高温环境下能够正常工作。

四、安全标准与防护等级

安全设计是储能机柜设计的重要考虑因素。储能机柜需满足相关的安全标准,如GB/T 191-2008《包装储运图示标志》、GB/T 3873《通信设备产品包装通用技术条件》等。此外,户外储能机柜的防护等级通常要求达到IP54及以上,以确保其防尘和防喷水的能力。这需要在设计过程中采用迷宫式防水结构、密封胶条、沥水孔等措施,以提高柜体的整体防水效果。

五、环境适应性设计

户外储能机柜需具备良好的环境适应性,能够在各种恶劣环境下稳定运行。这包括温度、湿度、沙尘、雷电等多种环境因素。设计时需考虑机柜的防腐、防火、防水、防尘等功能,以确保其在恶劣环境下的稳定运行。例如,户外储能机柜的涂层颜色通常采用海灰色或中绿色,涂层表面应连续、均匀,且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷。同时,机柜的金属材料需具备抵抗腐蚀及电化学反应的能力,外层钢板厚度不低于1.5mm,内层钢板厚度不低于1.2mm。

六、通信与控制设计

储能机柜通常配备有先进的控制系统和电池管理系统(BMS),实现电池状态的实时监控、故障诊断以及均衡控制等功能。这些系统能够通过通讯网络与外部系统进行数据交换,提高系统的智能化水平。在设计过程中,需考虑控制系统的可靠性、稳定性和安全性,确保其能够在各种环境下正常工作。

七、外观结构设计

储能机柜的外观结构设计需兼顾实用性、艺术性和合理性。实用性方面,机柜的外观设计需满足通风散热、防护等级等实用需求。例如,户外储能机柜需具备良好的散热性能,以保证电池和电气设备的正常运行。散热设计包括制冷量计算、风道设计、热仿真等,确保电池表面温度处于适宜范围内。艺术性方面,机柜的外观应具有艺术吸引力,能够满足人们的审美要求。通过合理的色彩搭配、线条设计等手段,可以使储能机柜在视觉上更加美观、协调。合理性方面,机柜的外观设计应符合功能需求和人体工程学原理,确保操作便捷、维护方便。例如,通过合理的按钮布局、信息显示界面设计,使用户可以轻松、直观地操作储能设备控电柜。

八、模块化设计

模块化设计是储能机柜设计的重要趋势。通过将设备划分为多个独立的模块,可以方便地实现设备的扩展和升级。例如,电池系统采用簇方式进行集成,每个簇中包含多个电池包,可以根据实际需求增加或减少电池包的数量,从而调整储能容量。这种模块化设计不仅提高了设备的灵活性,还有助于降低维护成本,方便设备的升级和改造。

九、热管理设计

储能机柜的热管理设计对于保证设备稳定运行至关重要。户外环境复杂多变,温度、湿度等条件对设备的运行稳定性有着重要影响。因此,在设计中需采用高效的散热系统,如工业壁挂空调对电池舱进行冷却散热,通过合理的风道设计实现系统的温度自动控制。同时,还需考虑防尘、防水等防护措施,确保设备在恶劣环境下的稳定运行。

十、消防系统设计

消防系统是储能机柜安全设计的重要组成部分。在设计过程中,需合理配置消防系统,如气体报警探测器、烟感系统、感温感烟探测器等设备,以实现火灾预警、自动关闭空调、启动排烟风机、自动断电和启动消防灭火系统等功能。消防系统的设计和实施应遵循“先断电,后灭火,持续抑制”的原则,确保在火灾发生时能够迅速、有效地控制火势。

十一、智能化与标准化设计

随着科技的不断发展,储能机柜的设计将更加注重智能化和标准化。智能化方面,通过引入先进的控制系统和电池管理系统,实现设备的实时监控、故障诊断和均衡控制等功能,提高系统的智能化水平。标准化方面,通过制定统一的设计规范和标准,推动储能机柜的标准化生产和应用,降低制造成本和维护成本,提高设备的可靠性和可维护性。

经过小编上述了解到,户外储能机柜设计的规范涉及多个方面,包括尺寸和容量、电池系统、电气性能、安全标准、环境适应性、通信与控制等。在设计过程中,需充分考虑实际应用场景和环境因素,确保机柜能够在各种环境下稳定运行。同时,还需注重智能化和标准化设计,推动储能机柜技术的不断进步和应用。通过科学合理的设计和规范的应用,户外储能机柜将为能源转型和智能电网建设提供有力支持。
