在数字化浪潮席卷全球的今天，交换机作为网络基础设施的核心设备，其功能已从单纯的数据转发升级为集高效性、稳定性与智能化于一体的综合平台。随着市场竞争加剧，用户对交换机的需求不再局限于性能参数，外观设计逐渐成为产品差异化竞争的关键要素。优秀的外观设计不仅能提升产品质感，还可优化人机交互体验、适应多样化场景需求，甚至成为企业品牌形象的载体。下面鲸禧设计的小编将会从市场调研到手板验证，系统解析交换机外观设计的全流程。

一、市场调研：需求驱动设计方向

行业趋势分析

模块化与集成化：数据中心对高密度端口的需求推动交换机向紧凑化发展，而工业场景更青睐模块化可扩展设计。

美学升级：极简主义风格成为主流，隐藏式散热孔、无螺钉设计、哑光材质等元素被广泛应用。

场景化适配：从数据中心机柜到企业办公桌面，不同使用环境对尺寸、材质、色彩提出差异化要求。

用户痛点挖掘

运维便利性：接口标识清晰度、线缆管理空间、状态指示灯布局直接影响运维效率。

环境适应性：工业交换机需具备防尘、抗冲击特性，而商用机型更注重散热与噪音控制。

品牌辨识度：头部厂商通过标志性设计语言（如Cisco的流线型、H3C的几何切割）强化市场认知。

竞品对标

分析主流品牌（如华为、Huawei、Juniper）的产品线，提炼其设计共性：深空灰配色、金属质感、模块化接口布局，同时识别差异化机会点。

二、设计意向图：从灵感源到视觉语言

灵感来源

自然元素：借鉴蜂巢结构优化散热孔排列，或从流水形态中提取曲面线条。

科技隐喻：通过参数化纹理、发光LOGO等元素强化“未来感”。

建筑美学：采用楔形轮廓或悬浮式设计，营造设备稳固性与轻盈感的平衡。

设计语言转化

形态定义：确定产品比例（如1U高度适配机柜）、关键特征线（斜切面减少视觉厚重感）。

色彩与材质：深空灰阳极氧化铝提升质感，哑光处理减少指纹残留；工业机型采用高强度PC+ABS合金。

细节创新：隐藏式理线槽、磁吸式防尘盖、可旋转状态指示灯等人性化设计。

三、手绘与二维草图：快速迭代构思

手绘表达

通过快速草图探索多角度形态，标注关键尺寸（如端口间距、散热孔密度）与交互逻辑（如按钮布局）。

二维深化

使用CAD软件绘制正交视图，定义产品长宽高比例、接口排列规则，并标注人机工程学参数（如指示灯仰角、把手握持舒适度）。

设计评审

结合工程可行性评估，淘汰结构复杂或成本过高的方案，保留3-5个方向进入3D建模阶段。

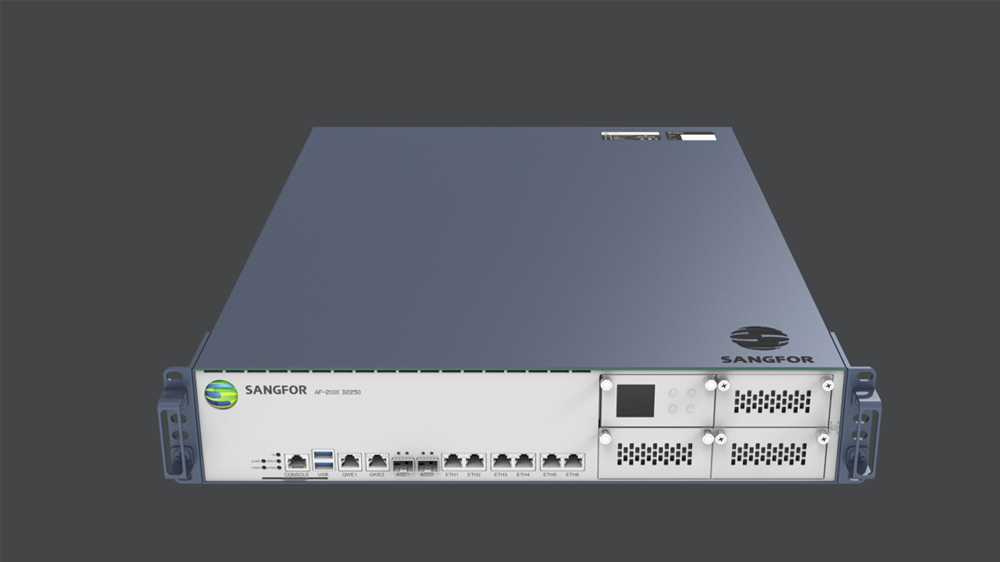

四、外观设计建模：三维空间中的形态雕琢

3D建模与渲染

使用Rhino或SolidWorks构建曲面模型，优化倒角半径、分型线位置，确保脱模可行性。

通过KeyShot渲染多材质效果，模拟不同光照环境下的视觉表现。

工程协同

与结构工程师协作，预留主板、风扇、电源模块的安装空间，调整散热孔位置以匹配内部风道。

考虑EMC屏蔽需求，在建模阶段规划金属支架与塑料外壳的嵌合结构。

五、结构设计：功能与美学的内在统一

内部布局优化

采用“三明治”结构：上层为接口模块，中层为主板与散热系统，下层为电源与扩展卡。

设计可拆卸风扇架，支持热插拔维护；通过仿真软件验证散热效率（如CFD热流分析）。

制造工艺落地

确定分件方案（如前脸、上盖、底座分体设计），规划注塑模具的滑块与斜顶结构。

选用免喷涂材料或IML模内镶件工艺，减少后处理工序并提升表面一致性。

六、手板样机：从虚拟到现实的验证

原型制作

通过SLA 3D打印或CNC加工制作高精度手板，验证装配顺序、按键手感、接口插拔力等细节。

测试与迭代

开展跌落测试、高低温试验、EMI辐射测试，根据数据反馈调整结构强度或屏蔽设计。

收集用户实操反馈，优化指示灯亮度、标签可读性等交互细节。

量产准备

输出BOM表、2D工程图、CMF（色彩/材质/工艺）规范，对接供应商完成DFM（可制造性设计）评审。

交换机外观设计是功能、工程与美学的深度融合，从市场洞察到量产落地，每一环节都需平衡创新与实用。通过系统化的设计流程，企业不仅能打造出兼具竞争力与辨识度的产品，更能构建起贯穿研发、生产、市场的完整价值链。未来，随着AIoT技术的渗透，交换机外观设计将进一步向智能化、场景化方向演进，成为数字基础设施中不可或缺的“美学符号”。
