工商业储能柜工业设计标准规范

作者:鲸禧工业设计 时间:2024-11-16

随着可再生能源的快速发展和“碳达峰、碳中和”目标的推进,工商业储能系统在平衡电力供需、提高能源利用效率、降低企业用能成本方面发挥着重要作用。为了确保储能柜的安全、高效和可靠运行,制定一套完善的工商业储能柜工业设计标准规范显得尤为重要。

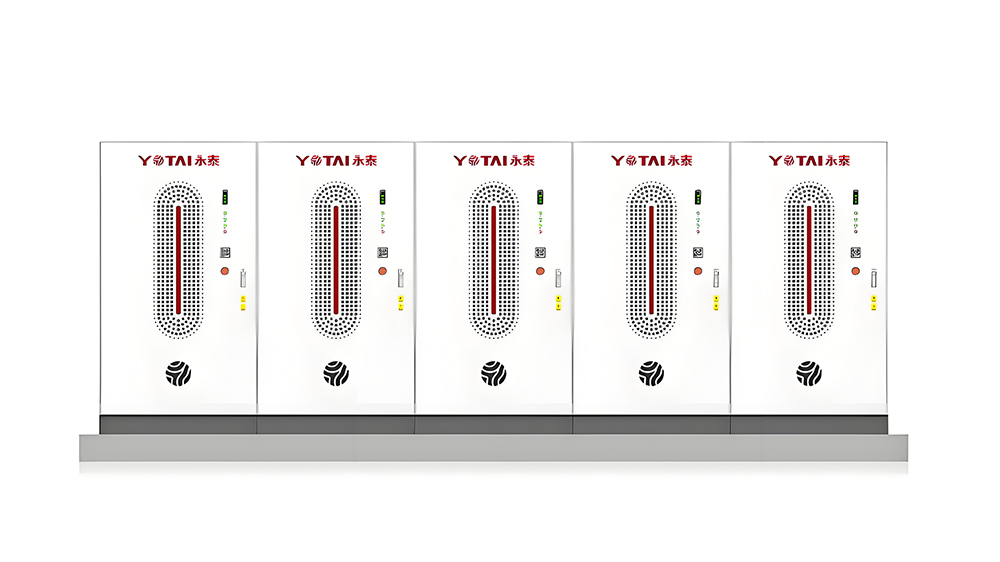

工商业储能柜工业设计

一、标准背景

近年来,工商业储能市场快速发展,但相应的技术标准却相对滞后。2024年4月16日,杭州储能行业协会团体标准编制程序通过了T/HZESA 004-2024《工商业储能柜技术规范》标准,并于近日完成报批工作,正式发布。这是全国工商业储能领域的首个标准,填补了国内在这一领域的空白。

二、适用范围

该标准适用于集成了锂离子电池、电池管理系统(BMS)、储能变流器(PCS)、消防及热管理系统的储能柜,单柜功率范围为50kW~250kW、容量范围为100kWh~500kWh,输出电压1kV以下。

工商业储能柜工业设计

三、技术要求

1. 系统技术要求

储能柜的设计需考虑系统的安全性、稳定性和高效性。技术要求涵盖储能电池、BMS、PCS、EMS以及电气、消防、柜体、热管理等多方面内容。例如,BMS应具备高精度监测功能,实时监测电池的电压、电流、温度等参数,防止电池过充、过放、过热等异常情况。PCS则需具备恒压、恒流、恒功率模式,支持离网、并网运行,并可在多种模式之间智能切换。

2. 安全要求

储能柜的安全性设计包括电气安全、防火安全、防雷安全等多个方面。在接入设计中,需选择合适的储能设备、制定合理的电气布局、设置有效的保护措施,确保系统的安全运行。同时,储能柜应配备可燃气体监测和烟感探测装置,消防介质宜选用全氟己酮或七氟丙烷,消防设施最小保护单元宜为电池模块,每个电池模块可单独配置灭火介质喷头或探火管。

3. 试验项目

储能柜需完成出厂及并网现场的系统测试,并出具测试报告。试验项目包括型式试验、出厂试验、现场测试等,以确保储能柜的各项性能符合标准要求。

四、存储与运输

储能柜在存储和运输过程中也需遵循一定的规范。存储环境应地面无严重倾斜,承载力符合要求,储存环境温度宜-25℃~55℃,空气相对湿度宜小于95%。运输时,储能柜应处于关闭断电状态,运输环境温度宜-20℃~45℃,空气相对湿度宜小于95%。

五、标准制定的意义

该标准的发布与实施,顺应了市场和技术发展趋势,从技术角度对国内工商业储能提供指导,助力工商业储能柜的规范化,推动产业链各环节的良性发展。它不仅填补了国内在储能柜通用技术规范的空白,还通过规范化储能柜的集成与建设,提高了储能柜的安全性、可靠性和经济性,对促进全国工商业储能的高质量发展具有积极意义。

随着工商业储能市场的不断扩大,制定一套完善的工业设计标准规范显得尤为重要。T/HZESA 004-2024《工商业储能柜技术规范》标准的发布,为工商业储能柜的设计、生产、测试和应用提供了明确的指导和规范,有助于推动工商业储能行业的健康发展。未来,随着技术的不断进步和市场的不断成熟,工商业储能柜的工业设计标准规范也将不断完善和优化,为可再生能源的广泛应用和“碳达峰、碳中和”目标的实现提供更加坚实的支撑。
