机箱机柜设计的基本步骤

作者:鲸禧工业设计 时间:2024-06-13

机箱机柜作为电子设备保护与支撑的重要组成部分,其设计过程不仅关乎设备的外观与美观,更涉及到设备的稳定性、散热性、安全性以及未来扩展的便捷性。在数字化、信息化高速发展的今天,一个精良的机箱机柜设计不仅能够提升设备的工作效率,更能为用户带来更加安全、可靠的使用体验。

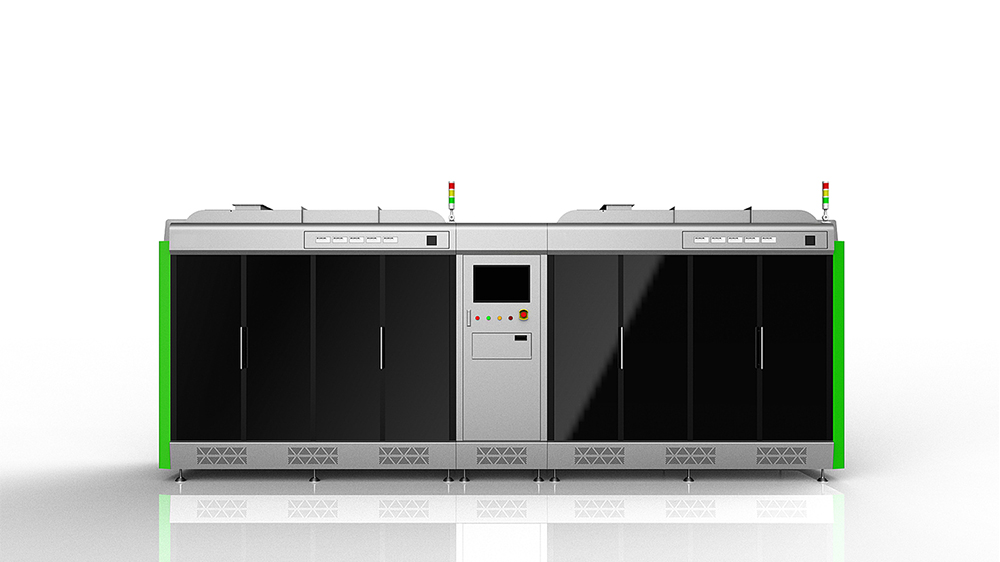

机箱机柜设计案例:图一

机箱机柜设计

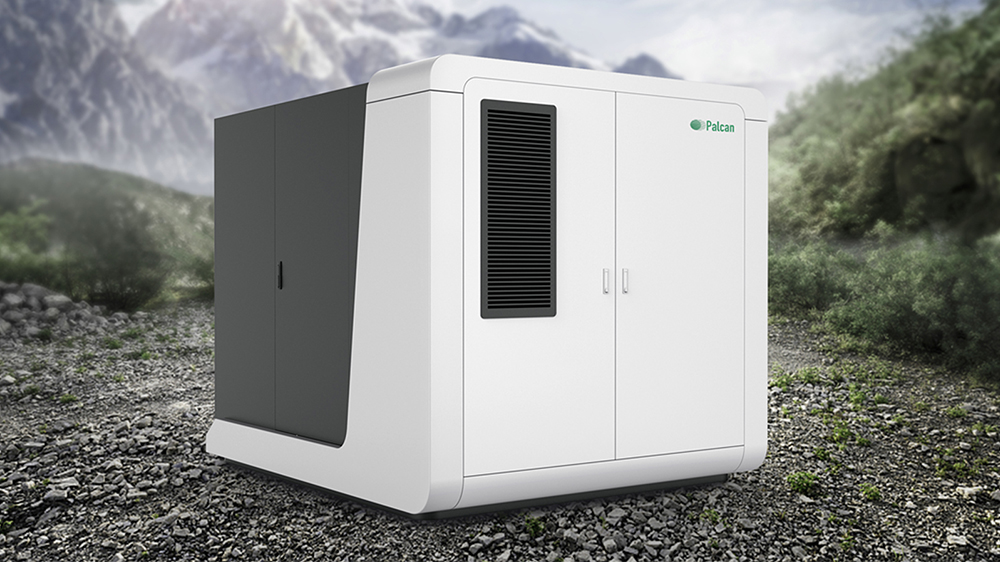

机箱机柜设计案例:图二

机箱机柜设计

机箱机柜设计案例:图三

机箱机柜设计

本文将详细阐述机箱机柜设计的基本步骤,带您领略从概念到实物的设计之旅。通过深入了解这些步骤,您将能够更好地理解机箱机柜设计的精髓,为未来的设计工作提供宝贵的参考与启示。让我们一同踏上这场关于机箱机柜设计的探索之旅吧!

一、详细研究技术指标

在设计之初,详细研究产品的技术指标是首要任务。这些技术指标不仅是设计、制造与使用的唯一依据,也是检验产品质量的客观标准。设计人员应深入实际,了解产品的各项技术指标,如体积、重量、功能要求等,并参考国内外同类产品或相近类型产品的结构与使用情况,以确保设计的合理性和先进性。

二、确定机箱机柜的类型和尺寸

类型确定:根据产品的应用需求,确定机箱机柜的类型。常见的机箱机柜类型包括挂墙式、桌面式和上架式等。在确定类型时,需要考虑产品的使用环境、安装条件以及用户的实际需求。

尺寸确定:机箱机柜的尺寸应根据内部元器件的大小和数量进行初步确定。一般来说,可以先根据元器件的大小确定初步尺寸,然后根据这个尺寸选用标准尺寸;或者先选定标准的外形尺寸,再进行箱内的元器件布局分配。在确定尺寸时,应考虑到设备的散热、维护以及未来可能的扩展需求。

三、确定机柜结构方案

绘制结构方框图:根据设备的电原理图合理做出结构方框图,明确设备划分为哪几个分机或单元。在绘制结构方框图时,应确保各分机柜的面板、机架和机柜的尺寸符合有关规定。

确定制作材料:根据设备的重量与使用条件,选用合适的机箱、机柜材料。常用的材料有钢、铝型材、板料组合、工程塑料等。在选择材料时,应考虑到材料的强度、耐腐蚀性、散热性以及加工性能等因素。

考虑生产批量:在样机试制阶段,通常采用手工制作或简单的机加工方法。但在进行批量生产时,需要采用专用设备、模具等工艺装备。因此,在结构工艺设计时必须考虑试制与批量生产的衔接问题。

四、进行板面设计与元器件排列

板面设计:根据初步确定的总体布局和机柜外形尺寸,确定板面的大小。在板面设计时,应考虑到各操纵、显示装置的选择和布置,以便于操作使用和美观。

元器件排列:根据电原理图和主要元器件的外形尺寸及相关关系,进行各插箱内部的元器件排列。在排列时,应考虑到通风、减振、屏蔽等要求,确保设备的正常运行和使用寿命。

五、绘制结构草图并制作样机

在完成以上步骤后,应绘制详细的结构草图,并制作样机进行验证。通过样机的制作和测试,可以发现设计中存在的问题和不足,并进行相应的修改和完善。

六、总结与改进

在整个设计过程中,应不断总结经验教训,对设计进行改进和优化。同时,还需要关注新技术和新材料的发展动态,以便及时将新技术和新材料应用到机箱机柜设计中去。

通过小编以上步骤的详细阐述,我们可以了解到机箱机柜设计是一个系统且细致的过程。只有充分了解产品的技术指标和使用条件,确定合适的机箱机柜类型和尺寸,以及合理的结构方案和材料选择,才能设计出高质量、高性能的机箱机柜产品。
