激光切割机设计|激光切割机外观设计|激光设备外观设计

作者:鲸禧工业设计 时间:2025-04-29

在智能制造时代,激光切割机作为高端装备制造业的标志性产品,其设计已超越传统机械范畴,演变为集工业美学、功能创新与用户体验于一体的系统工程。下面小编将带大家从设计思路、外观创新、标准规范及实施要点四个方面来详细阐述激光切割机设计的核心逻辑。

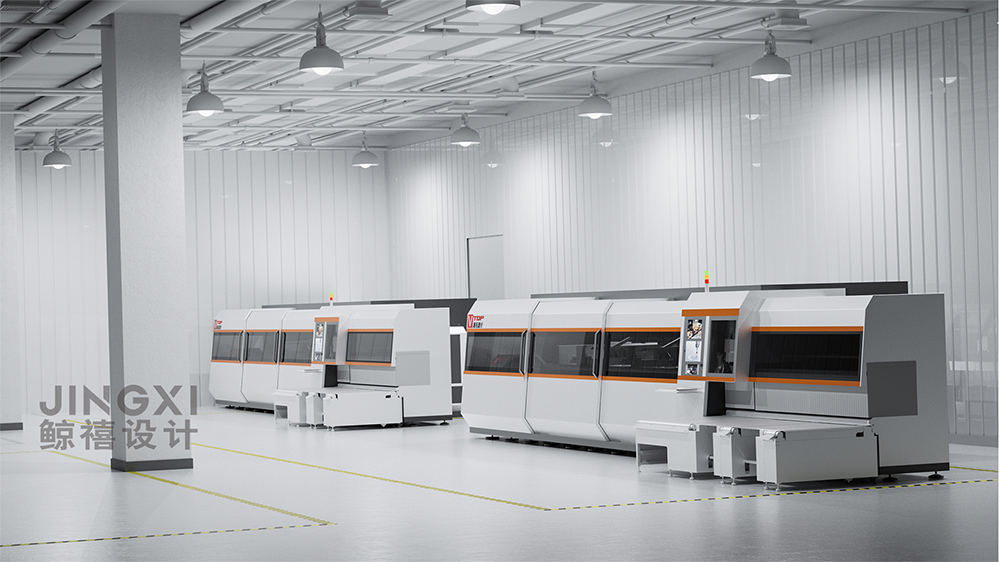

激光切割机设计|激光切割机外观设计|激光设备外观设计

一、设计思路:功能驱动与用户导向的双重奏

1.1 技术集成思维

现代激光切割机设计以技术融合为基石,形成"硬件+软件+服务"的三维架构。在硬件层面,设计需统筹激光器、光学系统、运动控制单元的物理布局,如大族激光HF系列通过将激光源后置设计,使工作台面积扩展30%的同时,确保光路稳定性。软件层面,嵌入式AI算法与机械结构的协同设计成为关键,华工科技开发的智能排版系统,通过算法优化使材料利用率提升18%,这要求设备预留5G通信接口与边缘计算模块的安装空间。

1.2 用户体验优先

人机交互设计正重塑设备操作范式。苏州领创激光的触控面板采用压力感应技术,通过不同压力值实现参数快速调节,这种设计使操作效率提升40%。在安全防护方面,IPG光子推出的安全光幕系统,通过红外传感器阵列构建三维防护区域,其外观设计需与设备主体无缝融合,既保持工业美学又满足EN ISO 13849安全标准。

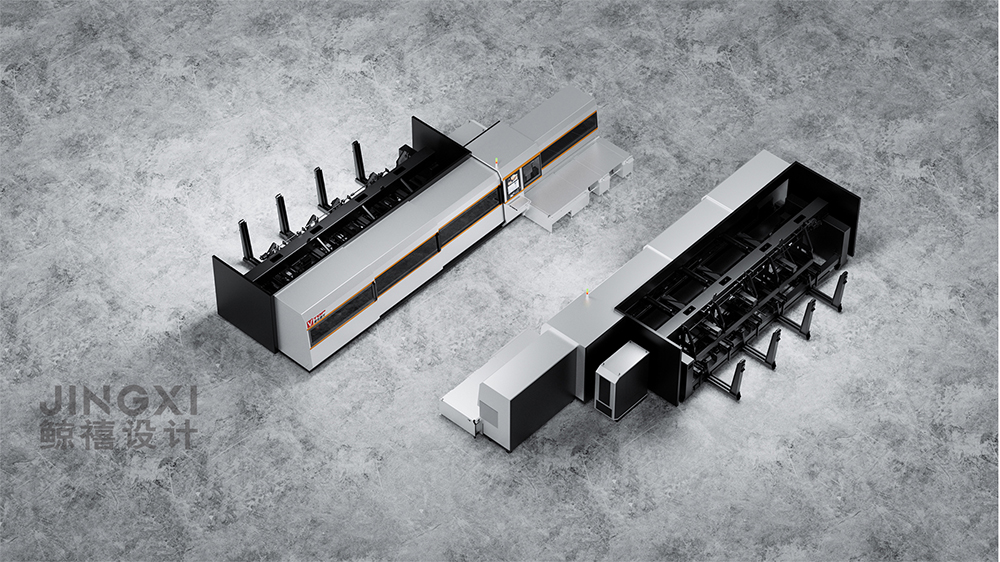

激光切割机设计|激光切割机外观设计|激光设备外观设计

二、外观创新设计:形式追随功能的现代演绎

2.1 结构革新

模块化架构:通快TruLaser系列采用积木式设计,激光头、工作台、除尘系统可独立升级,其外观通过标准接口与色彩编码实现快速识别。

仿生学应用:宏山激光GS系列模仿鲨鱼鳃结构设计的散热格栅,在保证散热效率的同时降低风噪3dB,展现生物形态的美学价值。

2.2 材料工艺突破

复合材料应用:邦德激光30kW设备采用碳纤维增强复合材料(CFRP)框架,较传统钢结构减重35%,表面处理采用PVD镀膜技术,实现金属质感与耐腐蚀性的平衡。

表面处理工艺:Ortur Laserbox系列通过阳极氧化与激光雕刻工艺,在铝合金外壳实现0.1mm精度的图案蚀刻,提升产品辨识度。

2.3 色彩与形态语言

安全色系应用:蓝色作为激光警示色广泛应用于防护罩,如Bystronic Xpert系列采用渐变蓝设计,既符合IEC 60825激光安全标准,又形成品牌视觉标识。

流线型设计:普瑞玛Powerline系列通过NURBS曲面建模,使设备风阻系数降低至0.3,较传统机型节能15%。

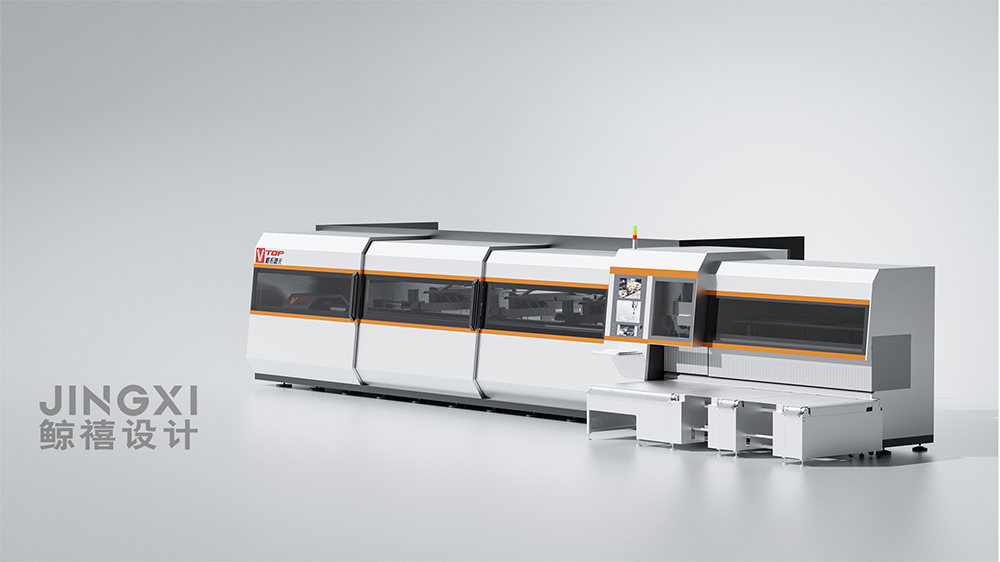

激光切割机设计|激光切割机外观设计|激光设备外观设计

三、标准规范体系:安全与质量的基准线

3.1 安全标准

机械安全:符合GB 15760《金属切削机床安全防护通用技术条件》,防护罩开启力需控制在15-50N之间。

激光安全:遵循IEC 60825-1分类标准,3B类激光设备需配备联锁装置和急停按钮,响应时间≤50ms。

3.2 环保规范

噪音控制:依据GB/T 16769标准,设备空载噪音需≤75dB(A),大族激光通过悬浮式减震底座将噪音降至68dB。

排放标准:满足GB 16297《大气污染物综合排放标准》,除尘系统过滤效率需达99.97%。

3.3 人机工程

操控界面:符合ISO 9241-303视觉显示规范,字符高度≥2.5mm,对比度≥3:1。

可达性设计:关键维护点离地高度控制在0.6-1.8m之间,符合GB/T 14776《人类工效学 工作岗位尺寸 设计原则及其数值》。

激光切割机设计|激光切割机外观设计|激光设备外观设计

四、设计实施注意事项:细节决定成败

4.1 热管理

散热设计:需建立三维热仿真模型,如Trumpf TruFlow系列通过CFD模拟优化散热通道,确保激光器工作温度稳定在±2℃。

材料热膨胀补偿:采用因瓦合金(Invar)制作光学支架,其热膨胀系数仅1.2×10⁻⁶/℃,较普通钢材降低90%。

4.2 防护设计

防尘等级:核心部件需达到IP54防护等级,采用迷宫式密封结构,如Mazak Optiplex系列通过正压除尘系统,使内部洁净度达ISO 5级。

电磁兼容:遵循CISPR 11标准,通过屏蔽接地与滤波设计,使设备辐射骚扰限值≤40dBμV/m。

4.3 维护便捷性

模块化快拆:设计快速连接器与免工具维护结构,如Amada FOL系列激光头更换时间缩短至10分钟。

状态可视化:采用LED灯带显示设备状态,绿色(运行)、黄色(待机)、红色(故障)三色指示系统,提升运维效率。

从精密加工到艺术创作,从工业现场到教育课堂,激光切割机的设计进化史,本质上是制造业转型升级的微观缩影。当设计师将功能需求转化为美学表达,用创新设计重构生产关系,这场光与电的变革,正在重新定义智能制造的未来形态。

激光切割机设计|激光切割机外观设计|激光设备外观设计g

深圳鲸禧工业设计有限公司作为国家级高新技术企业与深圳市十佳工业设计服务机构,在激光切割机设计领域展现出卓越的专业实力与创新思维。公司依托深圳总部辐射全球的服务网络,汇聚跨领域设计精英,曾获德国红点奖、IF设计奖等多项国际权威认证,形成了以“技术融合+用户体验”为核心的设计方法论。
