无风扇工控机设计原理

作者:鲸禧工业设计 时间:2024-11-27

在现代工业自动化领域,工控机(工业控制计算机)扮演着至关重要的角色,它们负责处理和控制各种生产流程。随着技术的发展,工控机也从最初的简单功能逐渐演变为更复杂、更高效的设备。其中,无风扇工控机因其独特优势而受到越来越多企业的青睐。下面我们将深入探讨无风扇工控机设计的原理及其背后的意义。

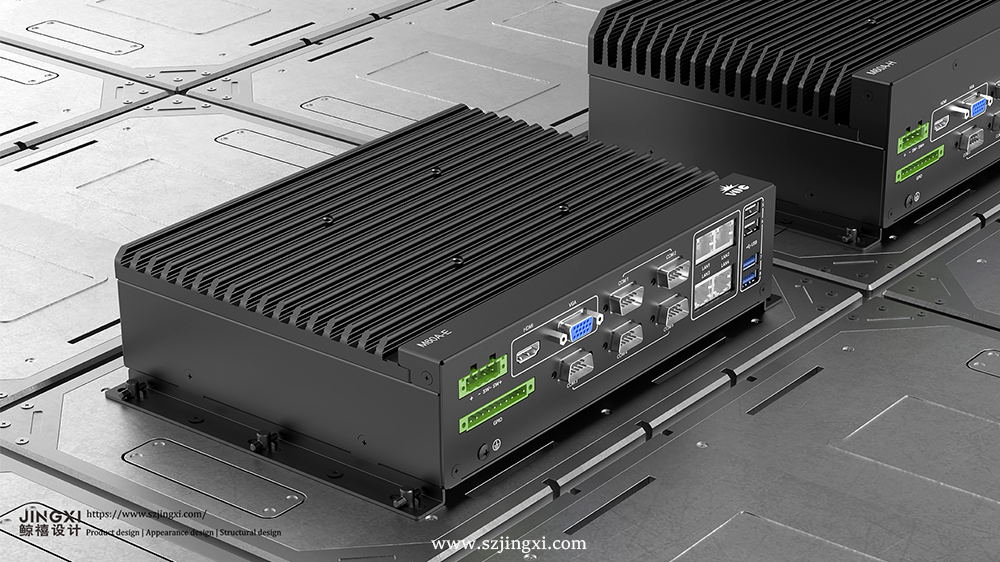

无风扇工控机设计

一、无风扇工控机概述

无风扇工控机是一种采用无风扇散热设计的工业控制计算机。它通过优化散热设计和节能技术,实现了无风扇运行,从而降低了噪音,提高了稳定性和可靠性。这一设计不仅适用于小型化设备和移动式设备等特定应用场景,还能够在高温、高湿或有粉尘的场所中稳定工作。

二、设计原理

无风扇工控机的设计原理主要体现在散热技术和结构设计两个方面。

1. 散热技术

无风扇工控机通过机壳散热和内部散热设计,实现了在没有风扇的情况下保持系统稳定的运行。

外部散热设计:无风扇工控机通常采用铝或铜等导热性能良好的材料制成散热片,并设计有大量的散热鳍片,增加散热器的表面积,提高散热效率。此外,还可以利用热管将热量从发热部件传导到散热片或其他散热结构上,通过热管内液体的蒸发和冷凝循环,实现热量的高效转移。外壳一般使用高导热性能的金属材料,如铝合金,将内部产生的热量传导到外壳表面,通过自然对流散发到外部环境当中。

内部散热设计:无风扇工控机通过优化内部结构布局,使热量产生的部件均匀分布,避免热点的产生。此外,还可以内置温度传感器,实时监测设备内部的温度,当温度过高时,通过降低处理器的速度、调整工作负载等方式来减少热量的产生。同时,设计合理的通风孔,利用自然风冷进行散热,确保空气能够流通并带走热量。

2. 结构设计

无风扇工控机的结构设计同样至关重要,它不仅影响散热效果,还关系到设备的稳定性和可靠性。

封闭式机箱设计:无风扇工控机通常采用封闭式的铝合金外壳,这不仅可以防尘、防潮、防振动,还能增强抗电磁干扰能力,实现宽温工作。同时,坚固的外壳也很好地保护了工控机内部的机构。

无线缆设计:无风扇工控机在高温、强振动环境中工作时,由于无线缆设计,不会因为线缆的焊接头松脱等原因而导致故障。所有电路均采用电路板方式被牢牢地固定在工控机内部,确保了在恶劣环境下的稳定运行。

模块化设计:为了提高组装的灵活性和快捷性,无风扇工控机通常采用模块化设计。这种设计不仅便于维护和升级,还为客户提供了个性化的定制服务。

三、设计挑战与解决方案

无风扇工控机在设计过程中面临诸多挑战,如散热效率、电源管理、材料选择等。针对这些挑战,设计师们采取了多种解决方案。

散热效率:通过优化散热片设计、利用热管技术、增加通风孔等方式,提高散热效率,确保设备在高温环境下稳定运行。

电源管理:采用低功耗的处理器和其他节能组件,减少热量产生。同时,通过精细控制电源开关策略、实施节能模式以及优化电路布局,平衡功耗与功率输出,避免过载导致温度升高的问题。

材料选择:在电子元件方面,选用具有良好导热性的材料,如铜基金属表面处理,有效释放内部产生的热量。对于主体结构,则考虑到耐温性和机械强度,以适应不同环境下的工作条件。

四、应用与创新

无风扇工控机因其独特优势,在工业自动化、机器视觉、轨道交通、网络通讯、自助终端、医疗设备、车载设备、电力、售票机、工业机器人等行业得到了广泛应用。随着嵌入式技术的发展和物联网技术的兴起,无风扇工控机将越来越多地被应用于各种各样的场景。

此外,无风扇工控机还具有自诊断功能,在因故障宕机时无需人工干预而自动复位,可以进行长时间、低冗错的工作。这种智能化设计进一步提高了设备的可靠性和稳定性。

经过小编以上的详细介绍得知,无风扇工控机作为一种创新的工业控制计算机,通过独特的散热技术和结构设计,实现了无风扇运行,降低了噪音,提高了稳定性和可靠性。随着技术的不断进步和环保意识的日益增强,无风扇工控机将在更多领域发挥重要作用,为工业自动化和智能化发展提供有力支持。
