变频器设计|变频器外形设计|变频器外壳设计|变频器外观设计

作者:鲸禧工业设计 时间:2025-04-26

变频器(Variable Frequency Drive,VFD)是一种通过改变电源频率和电压来控制交流电机转速的电力电子设备。随着智能制造与绿色能源需求的增长,变频器设计正从单一功能模块向智能化、集成化系统演进。下面小编将从设计理念、技术细节、应用趋势三个维度,探讨现代变频器设计的创新路径。

变频器设计|变频器外形设计|变频器外壳设计|变频器外观设计

一、变频器设计理念

功能性优先

高效能与精准控制:采用高性能DSP芯片或ARM处理器,优化控制算法(如矢量控制、直接转矩控制),确保动态响应速度与稳态精度。

可靠性设计:通过冗余电路、热仿真分析、EMC(电磁兼容)设计,提升设备在恶劣环境下的稳定性。

用户体验导向

易用性:提供直观的操作界面(如触摸屏、旋钮编码器)与多语言支持,简化参数设置流程。

模块化扩展:支持通信接口(如Modbus、Profinet)及I/O扩展模块,适应不同工业场景需求。

节能与环保

选用低损耗IGBT功率模块,优化散热设计以减少能耗;

采用可回收材料(如铝合金外壳、阻燃工程塑料),符合RoHS环保标准。

变频器设计|变频器外形设计|变频器外壳设计|变频器外观设计

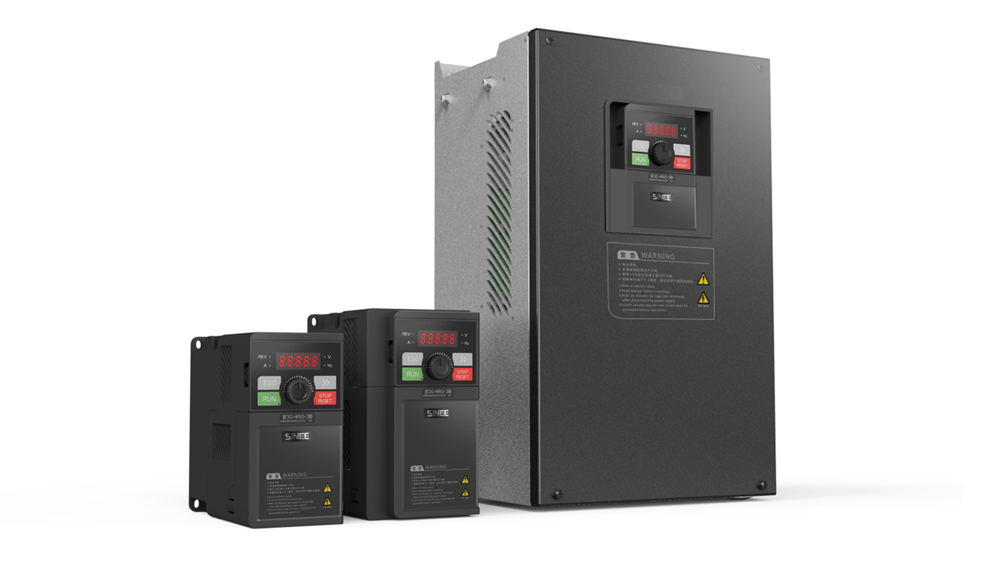

二、变频器外形设计方案

结构布局优化

分层设计:将功率模块(逆变器、整流器)与控制模块(CPU、驱动电路)物理隔离,降低电磁干扰。

紧凑化设计:通过3D布局仿真压缩体积,例如将电容组垂直排列以节省横向空间。

散热系统创新

主动散热:内置智能温控风扇,根据负载自动调节转速;

被动散热:采用鳍片式散热片与导热硅胶,结合自然对流设计,适用于低功率场景。

接口与标识设计

标准化接口:遵循IEC标准设计端子排位置,支持快速接线;

可视化标识:通过激光雕刻或夜光标签清晰标注功能区域,提升维护效率。

防护等级提升

针对户外应用(如光伏逆变器),采用IP65防护等级,配备防尘防水密封条;

防腐蚀涂层处理,适应盐雾、高温等极端环境。

变频器设计|变频器外形设计|变频器外壳设计|变频器外观设计g

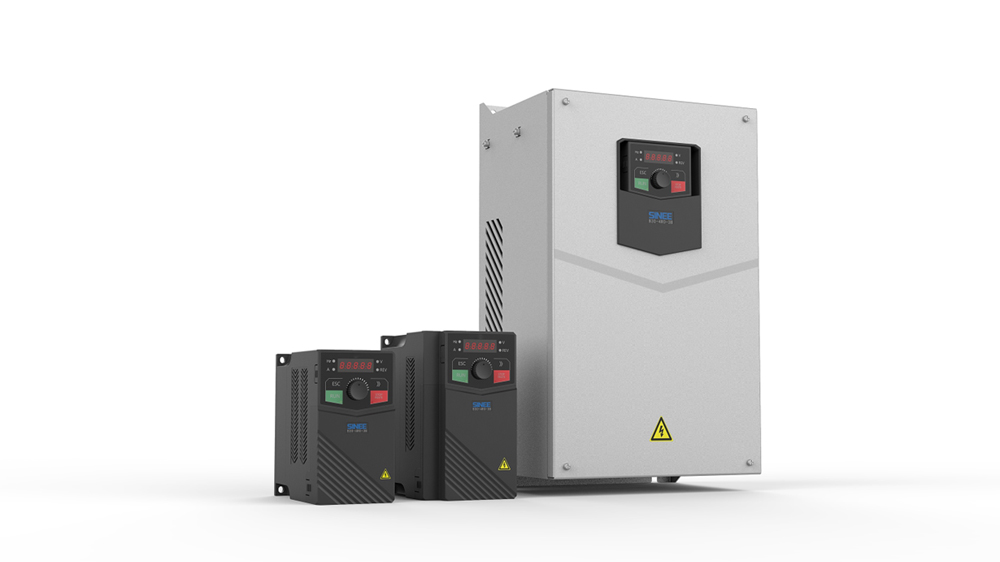

三、变频器外形设计要点

紧凑性与轻量化

通过拓扑优化减少外壳壁厚,采用高强度铝合金(如ADC12)替代传统钢材,降低重量30%以上。

人体工学考量

设计符合人体工学的把手与安装孔位,支持壁挂、导轨、法兰等多种安装方式;

指示灯与显示屏倾斜15°~30°,便于操作人员站立时观察。

工业美学融合

外观采用流线型设计,搭配哑光喷涂减少反光;

色彩方案遵循行业惯例(如工业灰、科技蓝),同时提供定制化配色服务。

标准化与兼容性

外壳尺寸兼容主流DIN导轨标准(如35mm导轨),便于与PLC、接触器等设备集成;

预留扩展槽位,支持未来功能升级(如编码器接口、安全扭矩关断功能)。

变频器设计|变频器外形设计|变频器外壳设计|变频器外观设计

四、变频器外壳设计注意事项

材料选择

金属外壳:优先选用铝合金(导热性好、抗冲击性强),表面阳极氧化处理提升耐磨性;

塑料外壳:采用PC+ABS合金材料,平衡阻燃性(UL94 V-0)与机械强度。

结构强度验证

通过有限元分析(FEA)模拟跌落、振动测试,确保外壳在1m跌落冲击下无变形;

关键部位(如端子接口)增加加强筋设计,防止长期使用后开裂。

电磁屏蔽设计

内置导电橡胶衬垫或金属屏蔽罩,确保EMI辐射低于CISPR 11标准限值;

接口处采用滤波器设计,抑制高频噪声传导。

制造工艺控制

冲压件公差控制在±0.1mm以内,确保多部件装配精度;

注塑件采用高光无痕工艺,消除熔接线与流痕缺陷。

五、智能化与一体化设计

随着工业4.0发展,变频器设计正朝以下方向演进:

集成式设计:将变频器与电机、减速机整合为“驱动一体机”,减少安装空间;

智能诊断:内置振动传感器与温度传感器,通过AI算法预测设备故障;

无线连接:支持蓝牙/Wi-Fi调试,结合APP实现远程参数监控与固件升级。

变频器设计已从单一功能设备演变为集控制、保护、通信于一体的智能终端。通过功能、结构与美学的深度融合,现代变频器正助力工业领域向更高效、更绿色的方向迈进。

变频器设计|变频器外形设计|变频器外壳设计|变频器外观设计

鲸禧设计专注于变频器设计领域,致力于为客户提供高效、可靠的工业解决方案。其设计团队拥有深厚的电力电子与机械设计功底,精通变频器拓扑优化、控制算法及散热系统研发。从需求分析到原型验证,鲸禧设计提供一站式服务,确保产品兼顾性能与成本优势。公司注重创新,成功案例涵盖通用变频器、行业专机及定制化驱动系统,助力客户在工业自动化领域实现精准控制与节能降耗。
