在数字化基础设施建设中,交换机作为网络枢纽设备,其设计已突破传统功能框架,形成涵盖设计理念、技术攻关、创新突破的多维度体系。下面小编就从设计哲学、技术难点、创新实践三个层面,来详细介绍一下交换机设计的核心逻辑。

交换机设计|交换机外观设计|工业交换机设计

一、设计理念:功能、可靠性与场景化的三重驱动

功能优先原则

现代交换机设计以数据传输效率为核心,采用三层交换架构实现数据链路层与网络层的协同。例如华为Quidway S8500系列通过ASIC芯片实现硬件级路由查找,结合Crossbar高速交换矩阵,达成720Gbps交换容量与428Mpps包转发能力。这种分布式架构通过双主控板热备份、无源背板设计,确保核心层设备达到99.999%的电信级可靠性。

可靠性工程思维

工业场景对设备稳定性提出严苛要求。威努特工业交换机采用全金属无孔外壳、IP67防护等级,在-40℃至85℃温宽下稳定运行。其双电源输入、链路聚合技术构成三级冗余体系,即使单点故障仍可实现50ms级自愈。这种设计哲学在石油管道、风电场等无人值守场景中尤为重要。

场景化适配策略

针对不同行业需求,交换机设计呈现差异化特征:

数据中心型:强调高密度端口与低功耗,如48端口万兆交换机采用波分复用技术,单U空间实现2.4Tbps吞吐量。

工业控制型:内置PROFINET、EtherNet/IP等工业协议栈,通过导轨式安装、M12航空插头等设计适应震动环境。

安防监控型:支持PoE++供电与长距离传输,单端口可驱动30W摄像头并延伸至100米。

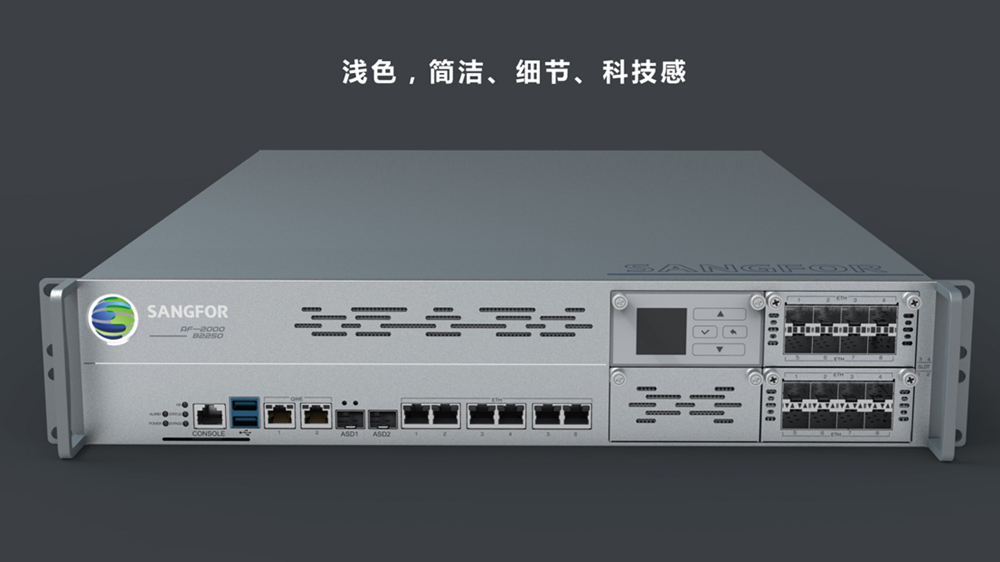

交换机设计|交换机外观设计|工业交换机设计

二、技术攻坚:突破物理极限的工程实践

电磁兼容性突破

在变电站等强电磁干扰场景,交换机设计采用三层屏蔽技术:

外壳屏蔽:铝合金型材外壳实现30dB以上电磁衰减。

电路屏蔽:关键器件包裹导电泡棉,PCB布局遵循20H原则抑制辐射。

接口滤波:每个RJ45端口集成共模电感,抑制150kHz-30MHz频段干扰。

热设计创新

针对密闭机柜场景,某型工业交换机采用相变散热技术:

在60℃环境温度下,通过热管将芯片热量传导至金属外壳,配合外壳鳍片设计实现被动散热。

关键器件选型采用工业级宽温芯片(-40℃-125℃),避免风扇故障引发的连锁反应。

极端环境适应性

在海洋平台应用中,交换机需应对盐雾腐蚀:

表面处理采用三防漆喷涂+不锈钢紧固件,通过720小时盐雾试验。

连接器选用钛合金材质,接触件镀金厚度提升至3μm,抗腐蚀能力提升5倍。

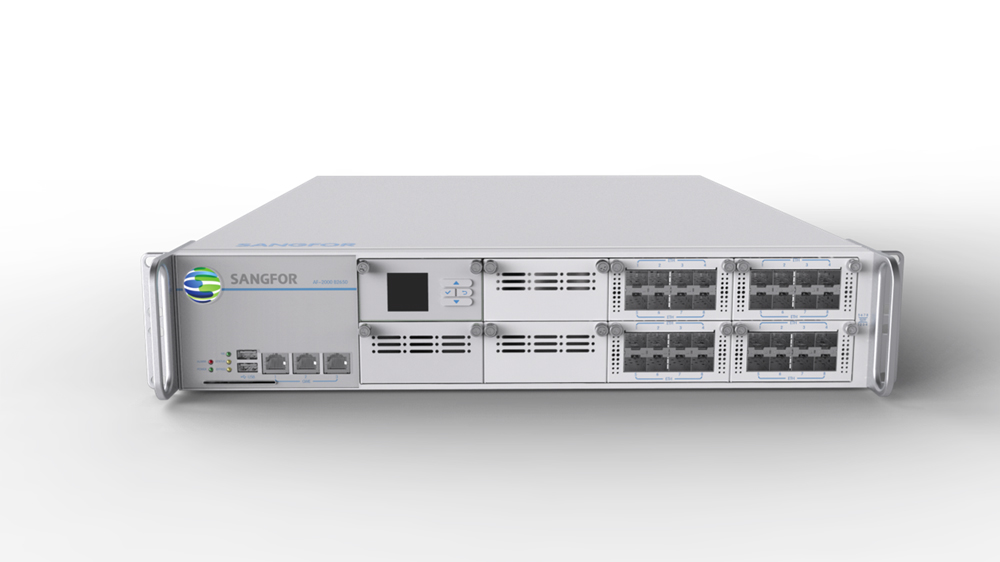

交换机设计|交换机外观设计|工业交换机设计

三、创新设计:重构网络设备的形态与体验

模块化架构革命

某厂商推出的"乐高式"交换机支持:

业务模块热插拔:交换模块、PoE供电模块、光纤模块可独立更换。

混合组网能力:单台设备集成电口、光口、SFP+等多种接口类型。

扩展性设计:通过背板总线支持40Gbps带宽,预留未来升级空间。

智能运维升级

新一代交换机集成数字孪生技术:

通过内置传感器实时采集温度、电压、流量等参数。

构建设备3D模型,在Web界面实现故障点可视化定位。

结合AI算法预测端口故障,提前72小时生成维护建议。

人机交互革新

工业交换机操作界面采用三色编码系统:

蓝色:正常工作状态

黄色:端口速率下降预警

红色:链路中断告警

配合NFC近场配置技术,维护人员用手机即可完成设备信息读取与参数修改。

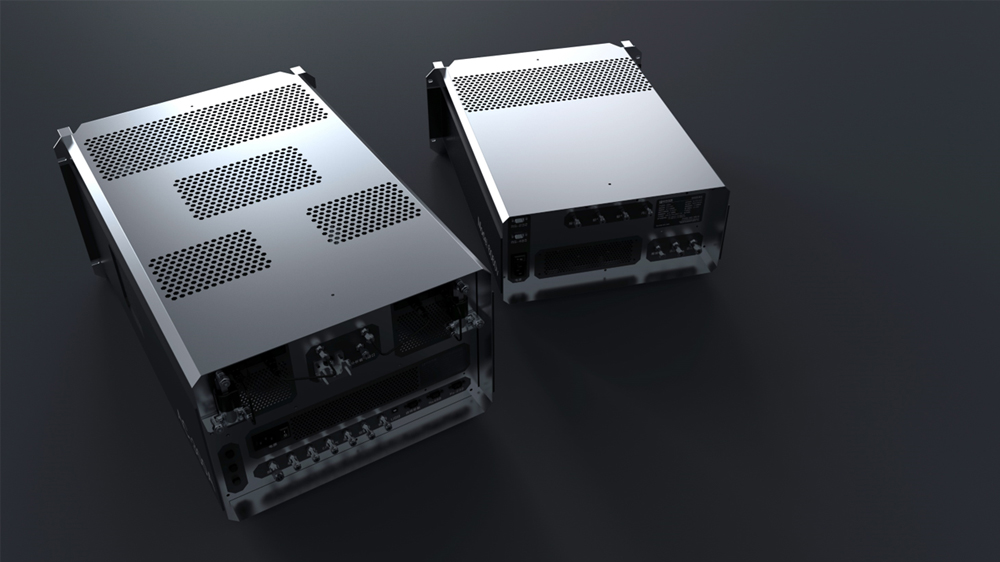

交换机设计|交换机外观设计|工业交换机设计

四、设计要点与实施准则

结构设计规范

工业交换机必须通过IEC 61850-3标准测试,包括:

振动测试(5Hz-500Hz,3轴向)

冲击测试(50g,11ms半正弦波)

湿热循环(-40℃→70℃,100次循环)

商业交换机需满足80Plus电源认证,转换效率达90%以上。

接口设计标准

RJ45端口需支持MDI/MDIX自协商,兼容直通线与交叉线。

SFP+光口采用LC连接器,支持数字诊断监控(DDM)功能。

工业现场优先选用M12航空插头,防护等级达IP67。

软件功能要求

必须支持IEEE 802.1Q VLAN,实现端口隔离与广播风暴抑制。

推荐配置QoS队列调度,支持SP/WRR/SP+WRR混合模式。

关键设备需通过ICSA实验室防火墙认证,抵御DoS攻击。

交换机设计|交换机外观设计|工业交换机设计

五、注意事项:设计验证与风险管控

测试验证体系

电磁兼容测试:依据CISPR 32标准,辐射发射限值≤40dBμV/m。

可靠性测试:采用HALT/HASS加速试验,提前暴露设计缺陷。

兼容性测试:通过RFC 2544标准,验证吞吐量、时延、丢包率等指标。

供应链风险管理

关键器件(如PHY芯片、交换芯片)需选择车规级供应商。

建立备用物料清单,应对MLCC电容等元器件短缺。

实施BOM双供应商策略,确保产能波动下的交付稳定性。

生命周期管理

提供10年以上产品生命周期支持,承诺至少2代软件兼容性。

建立EOL预警机制,提前18个月通知客户备件储备。

开展定期安全审计,修复CVE漏洞并发布固件更新。

交换机设计|交换机外观设计|工业交换机设计

从数据中心到深海平台,交换机设计的进化史是技术理性与工程美学的交响曲。当5G+TSN技术开启工业互联网新纪元,未来的交换机设计必将继续突破物理边界,在虚拟与现实、效率与可持续之间寻找新的平衡点,成为数字世界与物理世界交融的隐形纽带。
